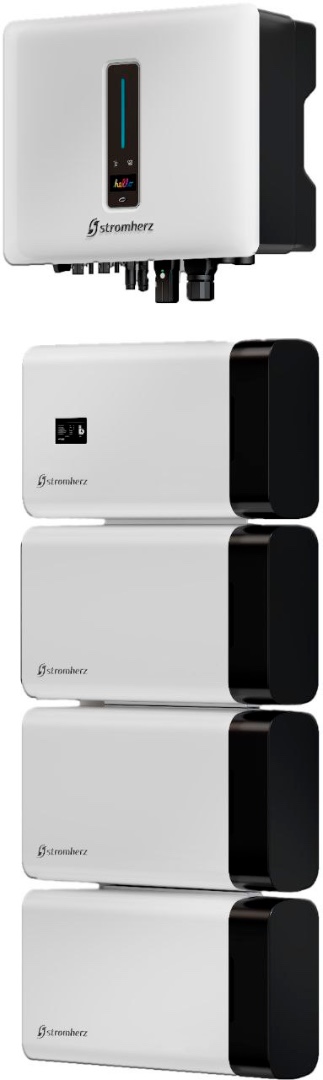

Сонячна гібридна станція Stromherz 8/10/20 кВт

МОДЕЛЬ ИНВЕРТОРУ

S-8K-1Р*-ESS-UA

S-10K-3Р*-ESS-UA

S-20K-3Р*-40A-ESS-UA

Максимальна вхідна потужність (Вт)

12800

16000

32000

Пускова напруга (В)

80

180

180

Макс. вхідна напруга пост. струму (В)

600

1000

1000

Номінальна вхідна напруга пост. струму (В)

360

620

620

Діапазон напруги МРРТ(В)

100-550

200-850

200-850

Кількість МРРТ трекерів

2

2

2

Кількість стрингів на МРРТ

1/1

1/1

2/2

Макс. вхідний струм (А)

15/15

15/15

30/30

Макс. струм короткого замикання (А)

20/20

20/20

40/40

ТИП АКУМУЛЯТОРНИХ БАТАРЕЙ ЛІТІЄВА БАТАРЕЯ (З СИСТЕМОЮ КЕРУВАННЯ BMS)

Режим зв'язку батареї

CAN-шина / RS485

Діапазон напруги батареї (В)

180-750

Макс. струм заряду/розряду (А)

25/25

40/40

Номінальний струм вбудованого запобіжника (А)

63

100

100

МОДЕЛЬ

S-8K-1Р*-ESS-UA

S-10K-3Р*-ESS-UA

S-20K-3Р*-40A-ESS-UA

Вихід (мережа)

Номінальна вихідна потужність (кВт)

8

10

20

Макс.вихідна потужність (кВт)

8

11

22

Макс. повна потужність (кВА)

8,0

11

22

Макс. вхідна повна потужність (кВт)

12(1)

16,5(1)

30(1)

Макс. зарядна потужність батареї (кВт)

8

10

20

Номінальна вихідна напруга (В)

L/N/PE, 220/230/240

3L/N/PE, 220/380; 230/400; 240/415

Номінальна частота пров. струму (Гц)

50/60 Гц 45-55 Гц / 55-65 Гц

Макс. вихідний струм (А)

36.3

16,5

33.5

Коефіцієнт потужності

0,8 при випереджальному струмі...0,8 із запізненням

Макс. повний коефіцієнт гармоніки

<3% при номінальній вихідній потужності

DCI

<0.5%Вх

Вихід (Back-up)

Час перемикання ДБЖ

<10мс

Номінальна вихідна напруга (В)

L/N/PE, 220/230/240

3L/N/PE, 220/380; 230/400; 240/415

Номінальна частота змінного струму (Гц)

50/60Гц 45-55Гц / 55-65Гц

МОДЕЛЬ

S-8K-1Р*-ESS-UA

S-10K-3Р*-ESS-UA

S-20K-3Р*-40A-ESS-UA

Макс. повна вихідна потужність (кВт)

8,0

11

22

Повна пікова потужність навантаження (кВт)

10(2)60с

20(2)60с

25(260с

Однофазна пікова вихідна потужність (кВт)

-

4(3)

7.3(3)

Гармонічне спотворення напруги <3% при лінійному навантаженні

<3% при лінійному навантаженні

Максимальний ККД

97.6%

98.7%

98.7%

Європейський ККД

97%

98.1%

98.1%

Макс. ККД перетворення заряду/розряду батарей

96.6%

97.3%

97.3%

Захист від зворотної полярності постійного струму

Інтегровано

Захист від зворотного підключення входу батареї Інтегровано

Інтегровано

Захист від ізоляційного опору

Інтегровано

Перемикач постійного струму

Інтегровано

Захист від перенапруги

Інтегровано ( Тип II )

Захист від перегріву

Інтегровано

Захист від залишкового струму

Інтегровано

Відключення малої мережі електро генерації від єдиної енергосистеми

Зсув частоти, інтегрований

Захист від перенапруги змінного струму

Інтегровано

Захист від перевантаження

Інтегровано

Захист від короткого замикання змінного струму

Інтегровано

Категорія перенапруги

ФЭМ: II Основна: III

Габаритні розміри (мм)

550Ш*410В*175Г

534Ш*418В*210Г

Маса (кг)

27

28

Клас захисту

IP65

Власне споживання у нічний час (Вт)

<15

Топологія

Без трансформатора

Діапазон робочих температур(°C)

-30~60

Відносна вологість

0~100%

Робоча висота над рівнем моря (м)

3000

Охолодження

природна конвекція

Рівень шуму (дБ)

<25

Дисплей

OLED и LED

Система зв'язку

Wi-Fi / LAN (опційно)

Відповідність стандартам

IEC62109, IEC62116, VDE4105, VDE0126, AS4777, RD1699, NBR16149, IEC61727, IEC60068, IEC61683, EN50549, EN61000

Гарантія на інвертор

5 років

ХАРАКТЕРИСТИКИ БЛОКУ BMS

БЛОК BMS 2,3/3,84 кВт

ХАРАКТЕРИСТИКИ

Робоча напруга постійного струму В

200~900

Макс. струм заряду/разряду A

30/50

Рекомендований струм заряду/разряду А

30/50

Функції BMS Попередня зарядка,
захист від надмірної напруги/перегріву. Балансування елементів/розрахунок SOC-SOH

Протокол зв'язку/тип роз'єму

CAN/RS485 ModBus, TCP/IP / RJ45

Тип підключення живлення

Amphenol MC4

Інтерфейс користувача

Без дисплея/РК-дисплей

Габаритні розміри Ш*В*Г(мм)

2,3 кВт модель 557*319*152.6 3,84 кВт модель 680*319*152,6

Маса

11 кг 13 кг

Робоча температура (o)

-20~55

Клас захисту від попадання пилу та водяних бризок

IP21 (опційно IP65, необхідно підтвердити під час замовлення)

Спосіб встановлення

Підлоговий або настінний монтаж

Гарантія

10 років

ХАРАКТЕРИСТИКИ АКУМУЛЯТОРНОГО МОДУЛЯ *

* Варіанти конфігурації акумуляторної системи 2,3кВт:

230 В / 6,9 кВт/г, 307 В / 9,2 кВт/г,

384 В / 11,5 кВт/г, 460 В / 13,8 кВт/г,

537 В / 16,1 кВт/г, 614 В / 18,4 кВт/г.

* Варіанти конфігурації акумуляторної системи 3,84кВт:

230 В / 11,5 кВт/г, 307 В / 15,3 кВт/г,

384 В / 19,2 кВт/г, 460 В / 23,0 кВт/г,

537 В / 26,8 кВт/г, 614 В / 30,7 кВт/г.

АКУМУЛЯТОРНИЙ МОДУЛЬ 2,3/3,84 кВт

ХАРАКТЕРИСТИКИ

Номінальна напруга/ємність на модуль

76,8 В / 2,3 кВт/ч 30А/г- 3,84кВт/ч 50А/г

Можливості розширення

До 8 модулів 2,3/3,84 кВт послідовно при 614 В / 18,4 кВт/ч /3,84-30,72кВт/ч

Рекомендована глибина розрядки АКБ

До 100*%

Макс. струм заряду/розряду(А)

2,3квт 30А; 3,84 кВт 50А безперервний

Рекомендуемый ток заряду/разряду (А)

25 А безперервний

Протокол зв'язку/тип роз'єму

CAN-шина / RJ45

Тип підключення живлення

Amphenol MC4

Габаритні розміри Ш*В*Г(мм)

557*319*152,6 на кожен модуль 2,3 кВт
680*319*152,6 на кожен модуль 3,84 кВт

Маса

2,3 кВт 28 кг

3,84 кВт 38 кг

Діапазон температур заряду (o)

0~45

Діапазон температур розряду (o)

-20~55

Клас захисту
від попадання пилу та водяних бризок

IP21 (опційно IP65, необхідно підтвердити під час замовлення)

Спосіб встановлення

Підлоговий або настінний монтаж

Спосіб підключення кабелів

Підключення збоку

Гарантія

10 років або 10000 циклів для модулів 2,3кВт за 90% глибини розрядки акумулятора. 10 років або 8000 циклів для модулів 3,84кВт за 90% глибини розрядки акумулятора.
